自动激光打标机

激光打标是工业自动化产线中的非接触式精密标识工序，它通过聚焦的高能量激光束作用于工件表面，使表层材料发生气化或化学变色，从而在工件表面刻印出永久性的文字、二维码、条码、参数字符等标识。在液冷板生产线中，该工序通常设置在成品终检全部合格后、下料包装前，用于为每件液冷板赋予唯一的数字身份标识。

1. 工装压紧与定位 操作流程：产品进入打标工位并完成定位后，压紧机构随即动作，对打标区域进行预压固定。 工艺目的：有效补偿钎焊工序产生的变形量，确保打标平面严格处于激光焦距范围内，防止因表面起伏导致焦距偏移或打标失败。

2. 激光刻印与除尘检测 打标除尘：激光头对产品表面进行刻印作业。打标区域配置专用吸尘罩并连接外部除尘系统，实时抽除加工产生的烟尘，保持作业环境清洁。 质量追溯：打标完成后，系统自动读取二维码并即时判定条码的可读性等级，确保标识质量符合标准。

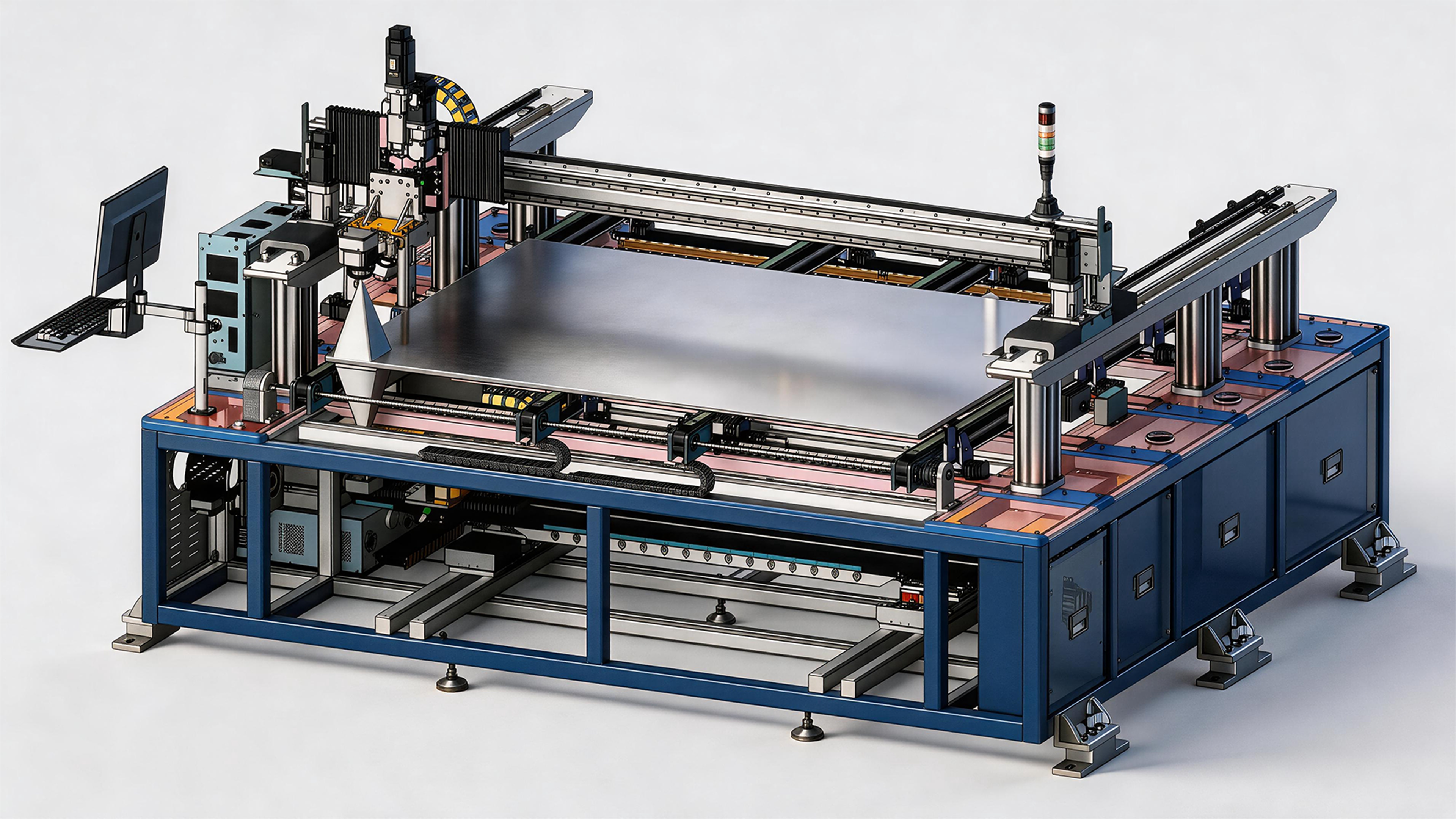

3. 机构布局与运动策略 硬件架构：激光刻印头安装于XY龙门模组上，覆盖产品全尺寸行程，可灵活兼容不同型号产品及多样化的打标位置需求。 运行策略：考虑到光纤线缆的物理特性（不宜频繁弯折卷绕），设备采用“换型移动、生产固定”的策略。仅在切换产品型号时调整龙门位置，正常连续生产中保持相对静止，以延长设备寿命。

4. 镜头防护机制 智能保护：打标机配备可移动防护盖板。在非工作状态下（待机或停机），盖板自动闭合封闭镜头窗口，有效防止粉尘沉积污染镜片或遭受意外机械磕碰。

5. 特殊工况适配（流道板） 底部打标兼容：设备具备对流道板底部进行打标的功能。 结构集成：底部打标头直接集成于下XY龙门架上；同时利用上XY龙门气缸执行压紧动作，确保底部打标时的稳固性与精度。

核心作用：在液冷板自动化生产中，激光打标的核心作用是通过高能量激光在工件表面刻印永久性的唯一追溯二维码，将产品生产批次、钎焊工艺参数、各工位检测数据等全制程信息绑定并接入 MES 系统，既实现产品全生命周期的质量追溯与产线数字化流转管控，满足车规级行业的合规管控要求，也凭借标识永久不可擦除的特性实现产品防伪与渠道管控，同时为质量问题精准定位、前端工艺反向优化提供数据支撑，是构建液冷板智能制造质量管控闭环的关键物理载体。
