自动打磨设备

1. 产品进出与定位

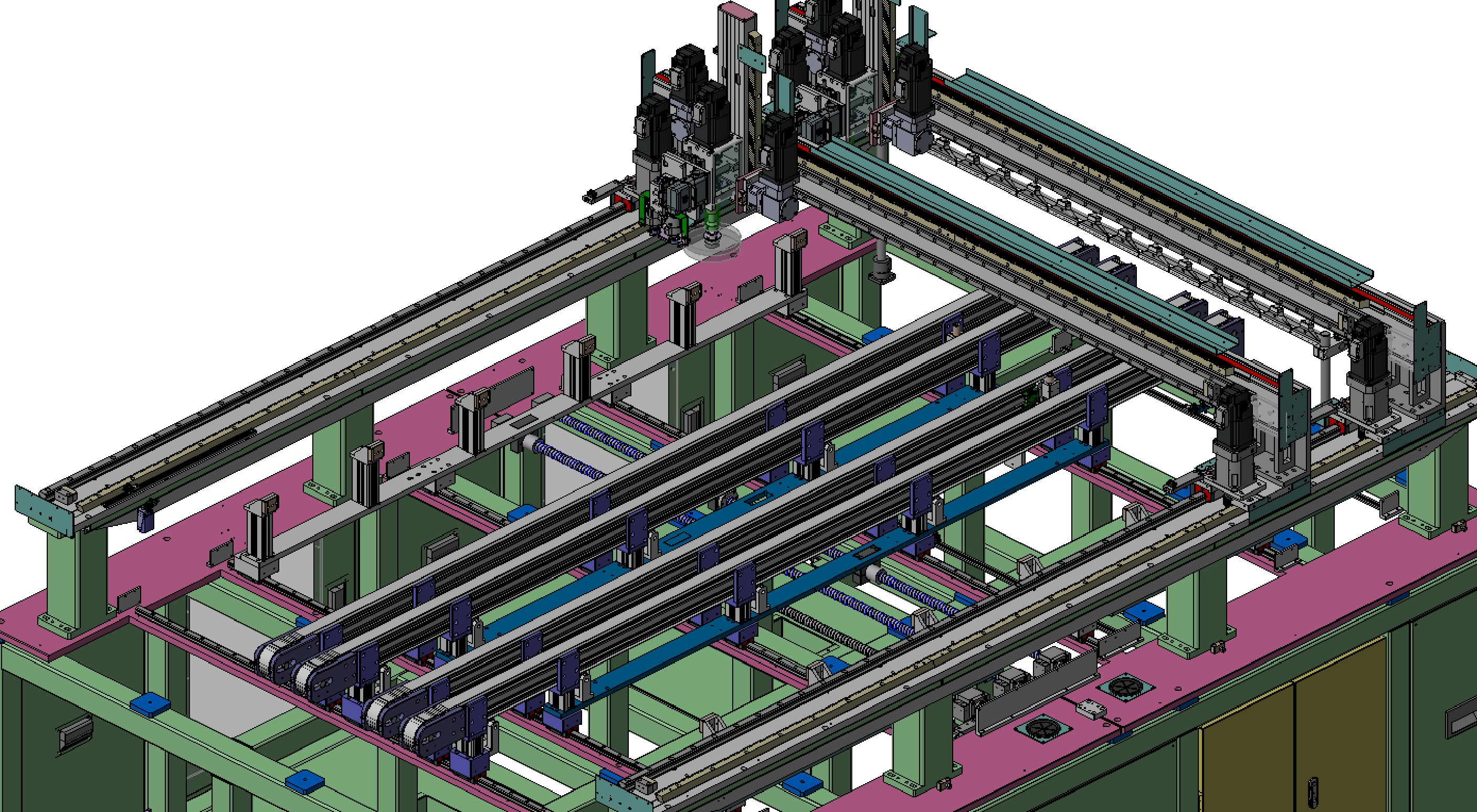

负责工件的自动输送与打磨前固定： 工件通过多段皮带输送线送入打磨房，皮带底部做镂空设计，方便打磨产生的铝粉尘向下掉落；皮带两侧设置固定卡边，工件到位后由挡停机构完成定位，卡边同步夹紧工件两侧，防止打磨过程中工件移位，保证打磨位置精度。

2. 打磨房密封与作业

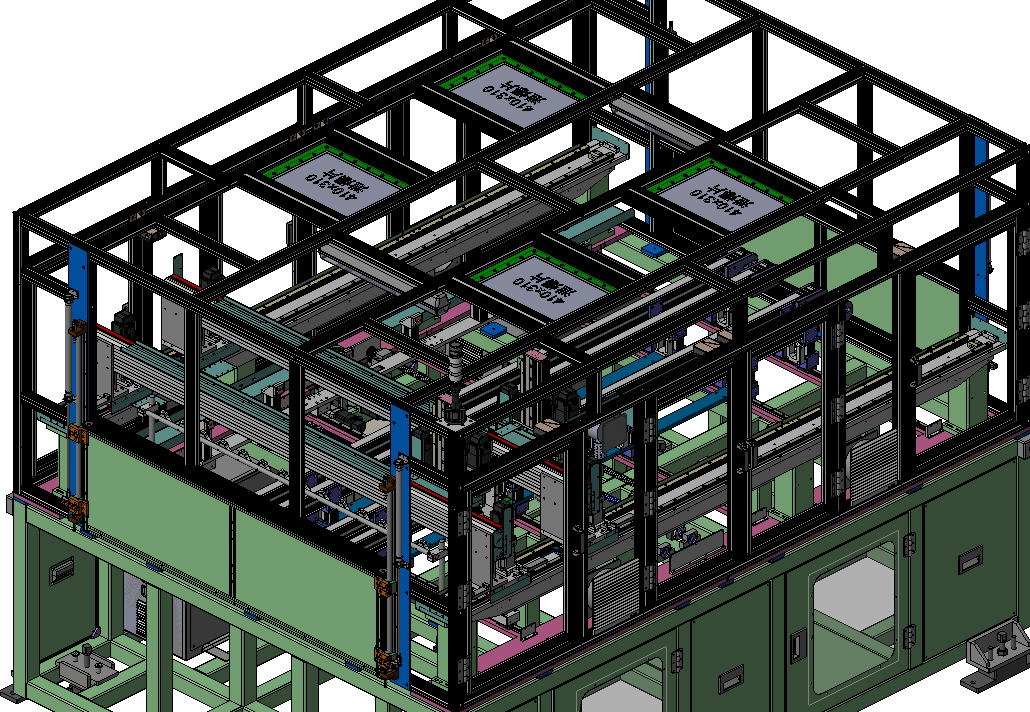

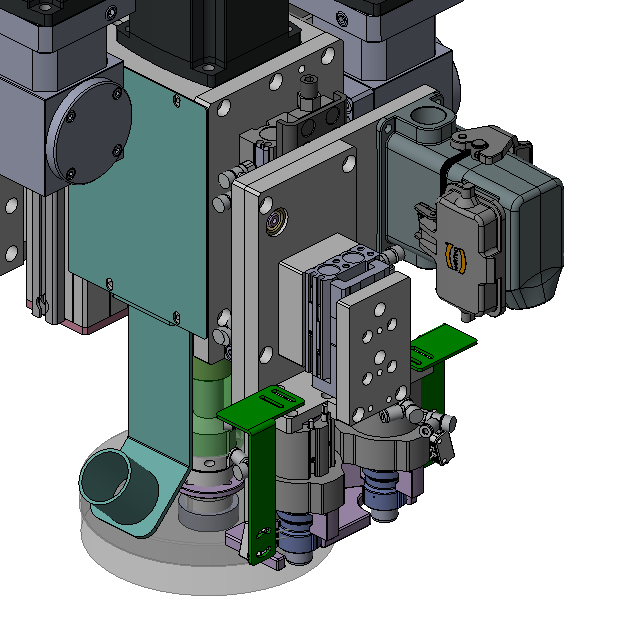

是打磨工序的核心作业环节： 打磨房配备自动升降门，工件进入后门体关闭，形成完全封闭的作业空间，避免粉尘外溢污染车间；采用两组独立 XYZ 三轴机械手搭载打磨头，按预设程序对工件表面巡回打磨，处理钎焊后的表面缺陷。 针对液冷板的产品特性，打磨头还集成了水口密封堵头机构：打磨前自动插入堵头封住进出水口，防止铝粉尘进入内部流道造成污染，打磨完成后自动拔出，是液冷板打磨的专属适配设计。

3. 除尘与粉尘防爆设计

这是打磨房的核心安全设计（铝合金粉尘属于易燃易爆粉尘，必须满足防爆规范），分为三级除尘 + 多重防爆措施：

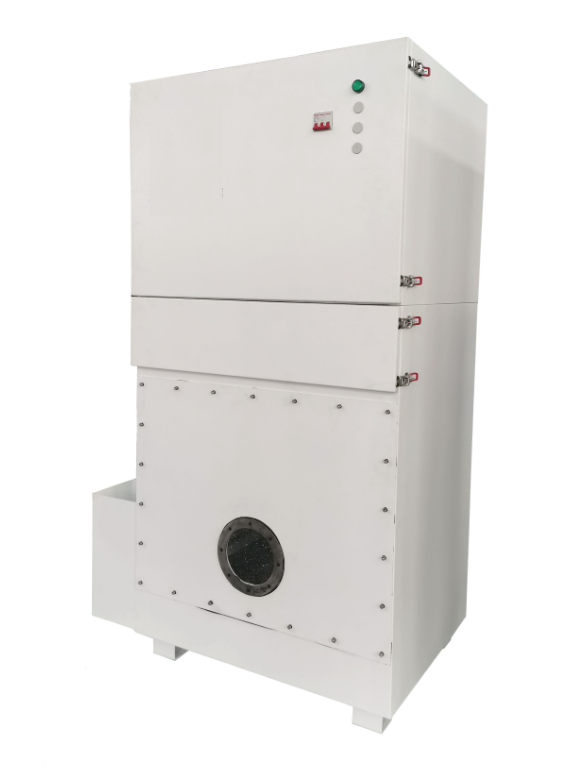

• 三级除尘系统：底部镂空区域下方设置集尘罩，直连中央吸尘器，收集掉落的粉尘；设备内壁布置侧部吸尘口，配合粉尘浓度传感器实时监测空气中的浮尘浓度；工件出料方向配置压缩空气风嘴，吹扫工件表面残留的粉尘，保证出料洁净。
• 防爆安全措施：房体顶部安装泄爆片，一旦发生粉尘爆炸可快速泄压；吸尘管道与集尘器之间设置隔爆阀，阻断火焰回传，防止二次爆炸；内部所有电机、电控元件均采用 IP67 高防护等级；导轨、丝杆等运动部件加装风琴罩，防止粉尘侵入造成设备故障，同时避免摩擦引燃粉尘。

4. 安全维护要求

明确日常运维的核心安全规则：必须制定定期清洁计划，及时清理打磨房内的积尘，避免积尘被扰动后形成粉尘云，引发二次爆炸事故。

5. 产品出料

打磨作业全部完成后，升降门自动开启，输送线将工件送出打磨房，流转至下一工序（通常为激光打标或精加工工序）。
