WS030第三工位

WS030

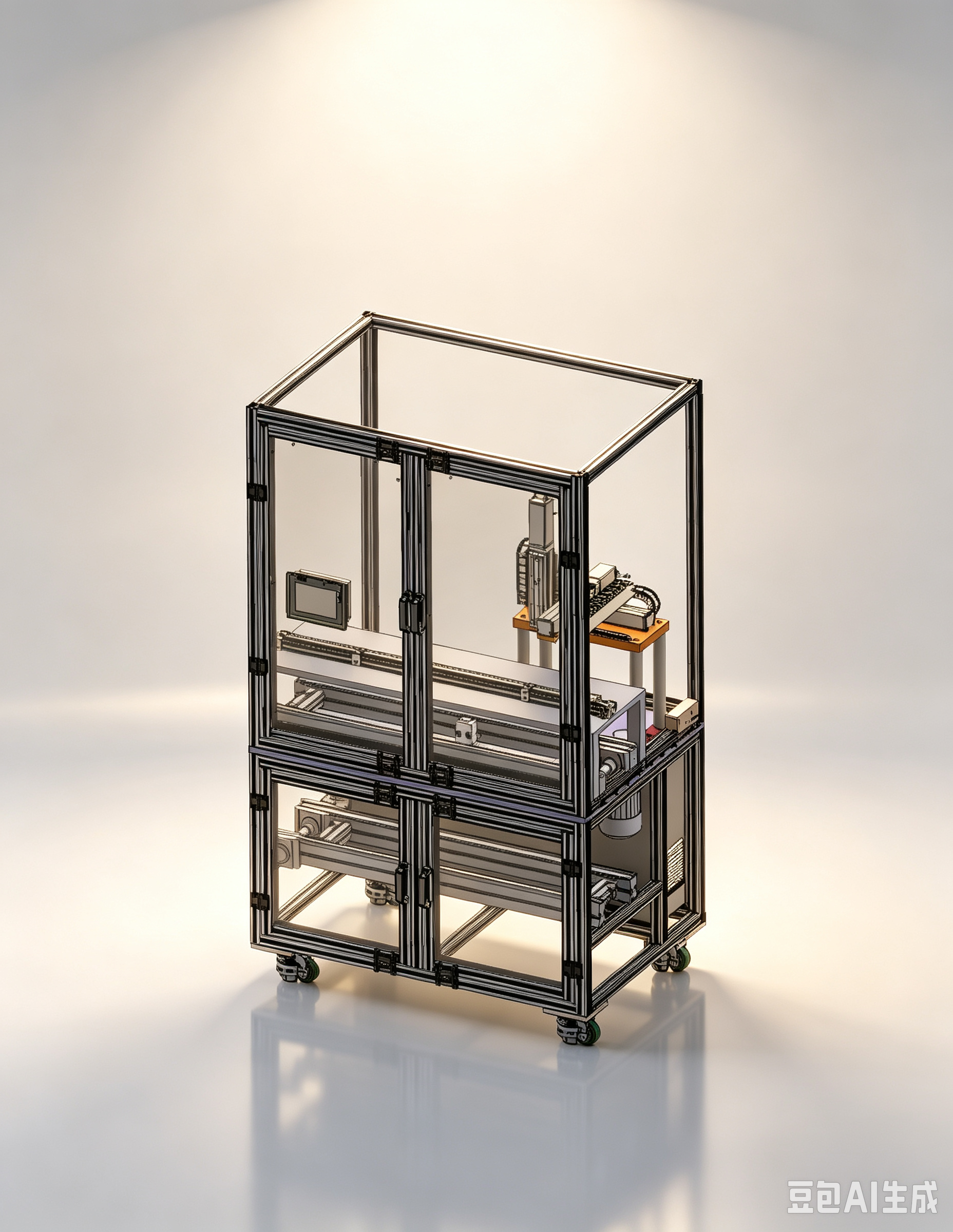

         WS030 属于托盘夹具缓冲中转工位，是产线的零件中转缓存单元，承接上游 WS040 工位送来的内滑块，再供给下游 WS020 工位四轴机器人取料。设备主体框架为铝型材，配置上下双层输送带和安全防护门，可和前后相邻工位完成物料对接流转。

设备工作流程：

            1.设备本体为托盘夹具缓冲中转工位，设备整体台架采用工业铝型材搭建，搭载上下两层输送带，能够与产线上下游设备实现物料对接；设备前后配置安全门，满足设备安全防护规范，人员开门设备会触发安全停机。

            2.上游 WS040 工位完成内滑块来料处理后，内滑块抓取三轴电缸机构移动到 WS040 的平移气缸夹具处，抓取内滑块零件，搬运放置到 WS030 工位的平移夹具上；随后平移气缸带动夹具，带着内滑块从设备右端移动输送至设备左端，到位之后，隔壁 WS020 工位的四轴机器人，就可以直接从该平移夹具上抓取内滑块，拿去完成涂油与装配。

工位作用：

1. 零件中转缓存：隔离上下游工位节拍差，当 WS020 装配工位和 WS040 上料工位节拍不一致时，起到缓冲，避免产线堵料、等待停机。

         2.物料接力搬运：三轴电缸负责接收上游来料，平移夹具完成工位内部跨区域送料，给 WS020 机器人提供固定取料点位。

         3.托盘循环流转：双层输送带配合阻挡气缸，完成工装托盘的进料、挡停、回流，实现托盘循环使用。

         4.安全与人机管控：铝型材防护框架 + 安全门 + HMI，实现设备状态监控与操作安全防护。

         WS030 是整条装配线的物料 “接力中转站”，解决前后工位节拍不匹配的矛盾，把上游的内滑块有序供给装配工位，保障整条自动化产线连续不间断运行，提升整线的稼动率。
